Mahsulot sahifasi: Devorga-oʻrnatilgan metall elektr taqsimlash qutisi
Qahramon bo‘limi - Ish-Sayt haqiqati
Devorga o'rnatilgan-Metal elektr tarqatish qutisi
Haqiqiy ish joylari uchun qurilgan. Faqat katalog sahifalari emas.
Kabellaringiz allaqachon tovoqda. Sizning devoringiz beton. Sizning vaqt jadvalingiz kecha. Bu devorga mos keladigan, tovoqlar bilan mos keladigan va tugatishga tayyor bo'lgan idish.
📐 Devor sxemasini yuklang - 8 soat ichida rasm chizing
📦 Namuna qutisi
⚡ 50+ birlik uchun ommaviy taklif
Muammo: "Standart" qutilarning aksariyati haqiqiy o'rnatish uchun o'rnatilmagan
Agar siz elektr o'rnatish loyihasini boshqargan bo'lsangiz, ular orasidagi bo'shliqni bilasizKatalog nimani va'da qiladivasayt nima talab qiladi:
| Katalog va'da | Ish-Sayt haqiqati |
|---|---|
| "Universal o'rnatish" | Beton ankerlar bir qatorga tushmaydi. Quti egri o'tiribdi. |
| "Standart kabel kirishi" | Kabel kanalingiz qutidan 50 mm balandlikda tugaydi. Endi siz saytda metallni kesmoqdasiz. |
| "Tegishli shamollatish" | Shamollatish teshiklari devorga qaraganligi sababli panel issiq ishlaydi. |
| "IP reytingi" | Uchinchi eshik ochilishi paytida qistirma tushadi. |
| "DIN temir yo'li kiritilgan" | Bir rels, sobit joylashuv va sizning komponentlaringiz chuqurlikka mos kelmaydi. |
Ushbu "kichik" masalalarning har biri soatlab turadi. 200-birlik tijorat moslamasida, ya'nikechikish emas - bu chegarani o'ldiruvchi.
QHECO farqi: faqat ishlab chiqarish uchun emas, balki o'rnatish uchun mo'ljallangan
Biz bu devorga o'rnatilgan{0}}metall tarqatish qutilarini orqaga qarab loyihalashtiramiz -beton devor va simi yotqizgichdan boshlab, tarkibiy qismlarga ichkariga qarab ishlaydi.
1. Devor-Birinchi oʻrnatish arxitekturasi

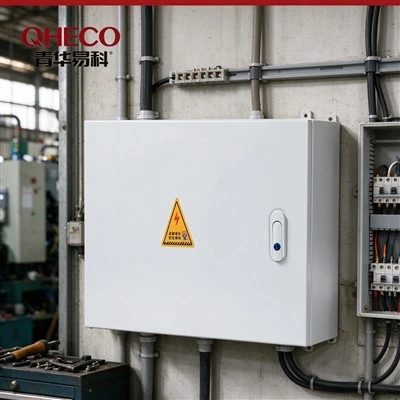

Yuklangan fotosuratda biz nima hal qilayotganimizni aniq ko'rsatib turibdi: beton devorga o'rnatilgan quti, simi trubkasi tepada.
Yivli tashqi o'rnatish tirgaklari4 burchakda - gorizontal yoki vertikal sozlash ±15 mm. Beton ankerlaringiz biroz o'chirilgan bo'lsa ham, quti baribir to'rtburchak o'tiradi.
O'rnatilgan orqa panel- devor yuzasidan 10 mm masofada joylashgan bo‘lib, namlikni ushlab turishning oldini oladi va kerak bo‘lganda o‘tkazgichning orqadan o‘tishiga imkon beradi.
Tozalash-opsiyasi- chiqib ketish muhim bo'lgan tugagan ichki bo'shliqlar uchun.
2. Kabel tray va o'tkazgich integratsiyasi
Suratingizdagi quti to'g'ridan-to'g'ri simi tagida joylashgan. Bu tasodifiy emas -, bu zamonaviy binolarning simlari.
Yuqori-kirish bezi plitalaristandart simi taglik kengliklariga (50mm, 100mm, 150mm) mos keladigan-teshilgan
Nokaut{0}}erkin zonalarteshiklarni istamaydigan joyda; Qaerda qattiq metall
Ichki kabelni boshqarish qavslari- kiruvchi tovoqli kabellar toʻlqinli shinalarni kesib oʻtmasdan pastga supuradi va tugaydi
Yon ventilyatsiya panjurlariyuqoridan suv kirmasdan havo oqimi - tovoq chizig'i ostida joylashgan
3. Haqiqatda ishlaydigan issiqlik boshqaruvi

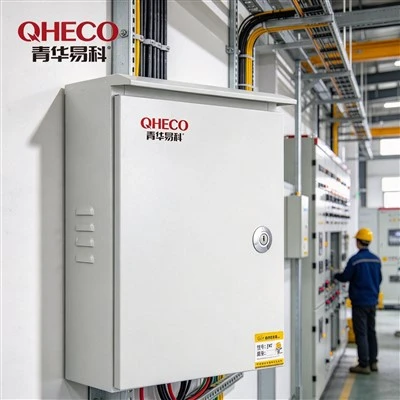

Yon-devordagi shamollatish teshiklari (rasmda ko'rinib turibdi) aniqlik bilan muhrlangan-pastga qaragan-panjurlar- havo kiradi, suv oqib chiqadi. Birlashtirilgan:
Ichki baca ta'siridizayn: issiq havo ko'tariladi va yuqori teshiklardan chiqadi (ixtiyoriy)
Komponentlar oralig'i qo'llanmalariLazer-oʻrnatish plitasiga oʻyib yozilgan - toʻxtatuvchining boʻshliqlari kodga toʻgʻri kelishini endi taxmin qilmaysiz
Ixtiyoriy fan{0}}kesishyuqori zichlikdagi oʻrnatishlar uchun IP55-standart filtrli fan bilan
4. Kundalik foydalanishdan omon qolgan eshik va kirish
Yashirin menteşe120 graduslik ochilishi bilan - oʻtuvchi kabellarga yopishmaydi

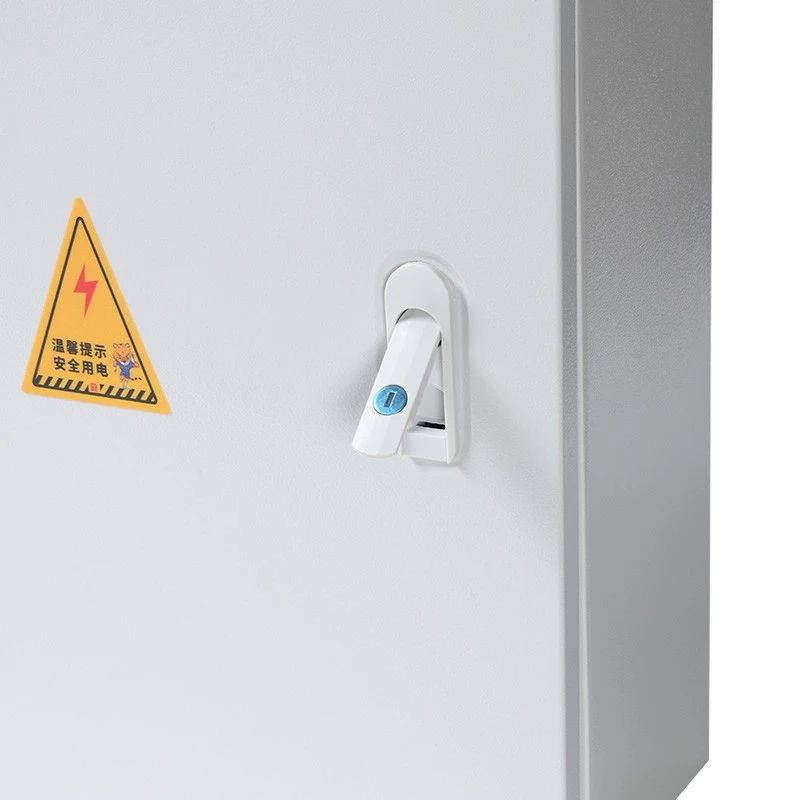

Kamera qulfini chorak-aylang2 kalitli to'plam bilan; tashqi saytlar uchun padlock haspga yangilang
Uzluksiz PU qistirmalariEshikning korpusiga emas, balki eshik romiga yopishtirilgan -, shuning uchun eshik simlarni ulash uchun olib tashlanganida tushib qolmasligi uchun
Ixtiyoriy shaffof oynakorpusni ochmasdan hisoblagich yoki indikator ko'rinishi uchun

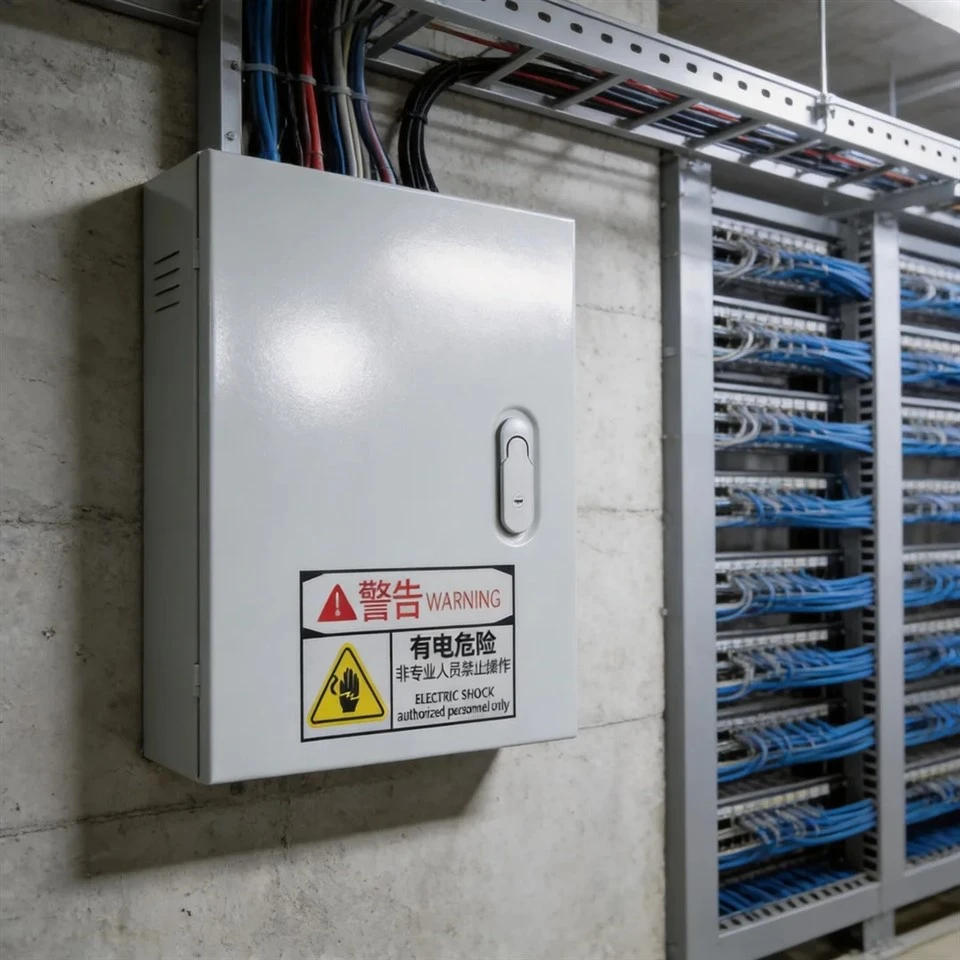

Suratda nimani ko'ryapsiz - va bu nimani anglatadi
Siz yuklagan rasm - bu sanoat o'rnatish darsligi. Keling, ushbu maxsus konfiguratsiya nima uchun ishlashini ajratamiz:
| Vizual element | Muhandislik qarori |
|---|---|
| RAL 7035 ochiq kulrang epoksi qoplama | UV-barqaror, ochiq havoda bo'r bo'lmaydi; vizual mustahkamlik uchun standart kabel laganda rangiga mos keladi |
| Ikki tilli ogohlantirish yorlig'i (xitoy/ingliz) | OSHA / IEC 60417 xavfsizlik talablariga muvofiqligi; biz ANSI Z535, ISO 7010 yoki maxsus xavfsizlik belgilarini yetkazib bera olamiz |
| Yon shamollatish teshiklari | Shamollatilmaydigan elektr jihozlari-xonalar uchun passiv sovutish; panjurli dizayn IP reytingini saqlaydi |
| Bir tekis devorga o'rnatish | - qutisi orqasida hech qanday boʻshliq boʻlmasa, zararkunandalar kirib kelishiga yoʻl qoʻymaydi va oziq-ovqat/dorixona tekshiruvlarini qondiradi |
| Kabel tepsisi to'g'ridan-to'g'ri tepada | Yuqori-kirish bezi plastinkasi laganda tugashi bilan tekislanadi; joyida burg'ulash-kerak emas |
| Beton devor tagligi | 50 kg dan ortiq yuk koʻtarishga moʻljallangan ogʻir-kengaytiruvchi langar oʻrnatish tirgaklari |
Material va tugatish - Byudjetga emas, atrof-muhitga mos keladi
| Baho | Material | Eng yaxshisi uchun | Tugatish |
|---|---|---|---|
| Standart sanoat | 1,2 mm sovuq{1}}prokat | Yopiq savdo, quruq sanoat | Epoksi kukunli bo'yoq, RAL 7035 |
| Korroziyaga chidamli | 1,5 mm sovuq{1}}prokatli po'lat + korroziyaga qarshi-primer | Sohil, nam, kimyoviy ta'sir qilish | Epoksi kukunli qoplama, maxsus RAL |
| Dengiz / Oziq-ovqat darajasi | 1,5 mm zanglamaydigan po'latdan 304 | Oziq-ovqat mahsulotlarini qayta ishlash, dengiz, farmatsevtika | Cho'tkasi yoki elektropolizlangan |
| Ekstremal vazifa | 2,0 mm zanglamaydigan po'latdan 316 | Offshore, og'ir kimyoviy, qirg'oq | Elektropolizlangan, passivlangan |
Qaysi sinfga ishonchingiz komil emasmi?Bizga loyihangiz joylashuvini ayting (sohil boʻyi masofasi, namlik, kimyoviy taʼsir qilish) va biz uni - koʻtarmasdan, faqat toʻgʻri materialni belgilaymiz.

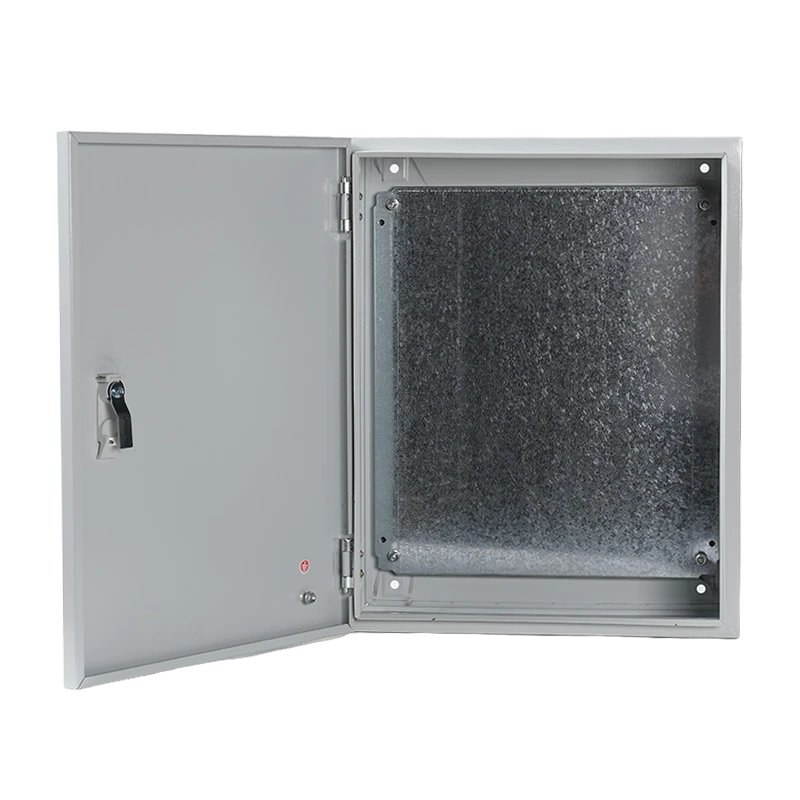

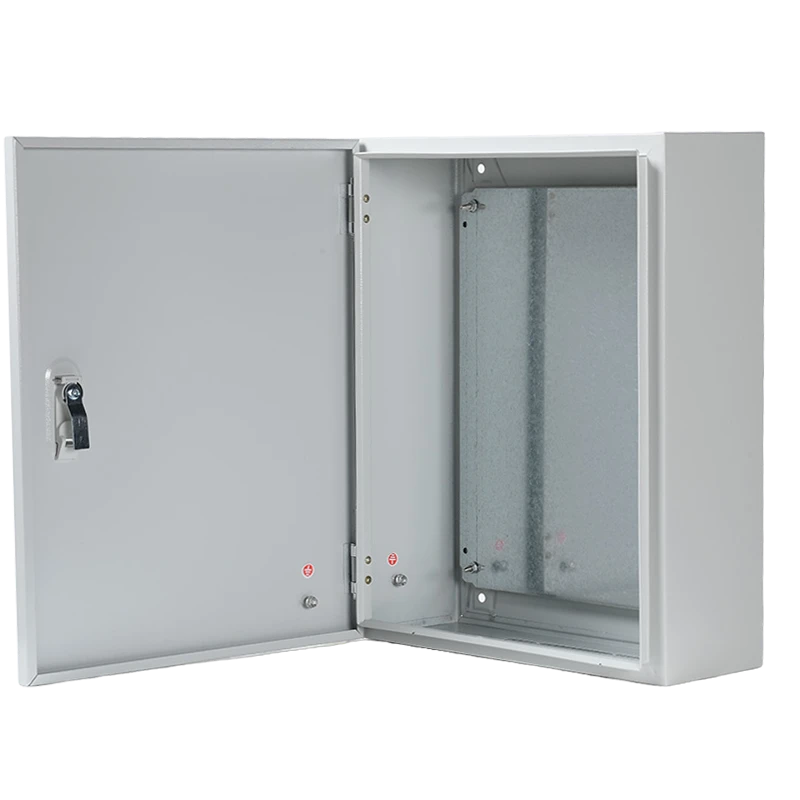

Ichki tartib - Qutingizni olishning uchta usuli
Bo'sh qobiq
Quti + o'rnatish plitasi + DIN ray
Siz to'ldiring va sim qo'ying
Eng tez yetkazib berish, eng past narx
Komponent-Tayyor
Belgilangan to'xtatuvchilar/terminallar uchun-oldindan burg'ulangan
Tuproqli shina va neytral bar o'rnatilgan
Siz simsiz, biz yo'q
To'liq simli va sinovdan o'tgan
MCB, RCD, terminal bloklari, taymerlar - o'rnatilgan va sxema bo'yicha simli
Zavod dielektrik sinovi va uzluksizligini tekshirish
Kabellaringizni qo'ying, quvvatlang, bajaring
Oʻlcham oraligʻi - Chunki “Bir oʻlcham hammaga mos keladi” hech narsaga mos kelmaydi
| Seriya | Y × G × D (mm) | Oddiy dastur |
|---|---|---|
| QH-Mini | 200×150×100 dan 300×250×150 gacha | Birlashma qutilari, kichik boshqaruv sxemalari |
| QH-Kichik | 400×300×150 dan 500×400×200 gacha | Dvigatel starterlari, PLC korpuslari, yoritish panellari |
| QH-Standart | 600×400×200 dan 800×600×250 gacha | Tarqatish panellari, hisoblagichlar korpuslari, MCB platalari |
| QH-Katta | 1000×800×300 dan 1200×1000×300 gacha | Asosiy taqsimot, ATS kontrollerlari, inverter korpuslari |
| QH-Maxsus | Har qanday standart boʻlmagan-oʻlcham | Qayta jihozlash, mexanizmlarni integratsiyalash |
Barcha o'lchamlartashqi. Ichki bo'shliqlar devor-o'rnatish va eshik qalinligiga qarab 30–50 mm ga kamayadi.
Sertifikatlar va muvofiqlik - Inspektoringiz nimani koʻrmoqchi
✅ IEC 62208- Boʻsh korpus standarti
✅ IEC 61439-2- Yig'ilgan past kuchlanishli o'tkazgichlar uchun (to'ldirilganda)
✅ IP55 / IP56 / IP65 / IP66- Uchinchi tomon{1}}laboratoriyasida sinovdan o‘tkazildi, hisobotlar mavjud
✅ Idoralar belgisi- Yevropa Ittifoqi bozoriga kirish
✅ RoHS- Xavfli moddalarga muvofiqlik
✅ UL 508A- Sanoat boshqaruv panellari (Shimoliy Amerika loyihalari uchun soʻrov boʻyicha mavjud)
Har bir birlik quyidagilar bilan birga keladi:
Sinov sertifikati (to'ldirilgan panellar uchun)
Materialni sertifikatlash (zanglamaydigan po'latdan tayyorlangan buyurtmalar uchun)
IP test hisoboti (so'rov bo'yicha)
Seriya raqamlari bilan qadoqlash ro'yxati
Qadoqlash va logistika - tayyor, taʼmirlanmagan
| Tafsilot | Spetsifikatsiya |
|---|---|
| Individual qadoqlash | PE yeng + 5-qatlamli gofrirovka qilingan karton, burchak himoyasi bilan |
| Ommaviy qadoqlash | Kontrplak taglik, bog'langan, namlik-to'siq bilan o'ralgan |
| Yorliqlash | Seriya raqami shtrix kodi, loyiha ma'lumotnomasi, ishlov berish ko'rsatmalari |
| Hujjatlar | Paket ro'yxati, muvofiqlik sertifikati, o'rnatish bo'yicha qo'llanma (ko'p tilli) |
| MOQ | 1 dona (namuna) / 50 dona (belgilangan maxsus OEM) |
| Namuna yetkazib berish muddati | 5-8 kun |
| Ishlab chiqarish muddati | Murakkablikka qarab 12-20 kun |
| yuk tashish; yetkazib berish | EXW / FOB Ningbo / CIF / DDP |
Tez-tez so'raladigan savollar - Pudratchilar so'raydigan savollar
Savol: Yuqori kirish uchun mavjud simi laganda kengligimga mos kela olasizmi?Javob: Ha. Tovoq o'lchamlariga - 50mm, 100mm, 150mm yoki mos ravishda moslash uchun bez plitalarini kesib oldik. Bizga laganda tugatilgan rasmni yuboring va biz qutini mukammal tekislaymiz.
Savol: Suratda xitoy tilida ogohlantirish yorlig‘i ko‘rsatilgan. Ingliz / arab / ispan yorliqlarini bera olasizmi?Javob: Albatta. Biz IEC 60417, ANSI Z535 yoki to'liq moslashtirilgan xavfsizlik yorliqlarini istalgan tilda chop etamiz. O'zingiznikini qo'llash uchun biz yorliqsiz ham jo'natishimiz mumkin.
Savol: Mening devorim tekis beton emas - u render bilan bloklangan. O'rnatish tirgaklari ishlaydimi?Javob: Ha. Bizning tirqishli quloqlarimiz ±15 mm sozlashni o'z ichiga oladi. Noto'g'ri yuzalar uchun biz ajratgichlar yoki orqaga o'rnatish-ramkalarini yetkazib berishimiz mumkin. Bizga devor fotosuratini yuboring va biz to'g'ri tuzatish usulini tavsiya qilamiz.
Savol: Siz korpusni oldindan oʻrnatilgan-komponentlar bilan taʼminlaysizmi?Javob: Ha - MCB, RCD, kontaktorlar, terminal bloklari, shinalar. Biz ABB, Schneider, Chint yoki siz ko'rsatgan brendni manbalaridan olamiz. Har bir toʻldirilgan panel joʻnatilishdan oldin-zavod sinovidan oʻtkaziladi.
Savol: Agar mijozim brendiga mos keladigan -standart bo‘lmagan rang kerak bo‘lsa-chi?Javob: 50 birlikdan har qanday RAL rangi. Buning ostida bizda RAL 7035 (ochiq kulrang), RAL 9005 (qora) va RAL 9010 (oq) minimal bo'lmagan.
Nima uchun pudratchilar mahalliy distribyutorlarga nisbatan QHECO ni tanlaydilar
| Oddiy distribyutor | QHECO to'g'ridan-to'g'ri ishlab chiqarish |
|---|---|
| Faqat zaxira o'lchamlari | Har qanday o'lcham, har qanday kesish, har qanday rang |
| Buyurtma uchun 8-12 haftalik yetkazib berish muddati | 12-20 kun ishlab chiqarish, 5-8 kun ichida namunalar |
| Komponentlarni o'rnatish yo'q | To'liq panelni yig'ish va sinovdan o'tkazish |
| Umumiy qadoqlash | Loyiha-yorliqlangan, shtrix-kod-kuzatilgan, palletlangan |
| OEM uchun kamida 500 birlik | 50 donadan shaxsiy yorliq; 1 donadan tayyorlangan qutilar |
| Muhandislik yordami yo'q | SAPR chizmalari, o'rnatish bo'yicha ko'rsatmalar, video qo'ng'iroqlarni qo'llab-quvvatlash |
Harakatga chaqiruv - Devoringizni oʻrnatish muammosini hal qilaylik-
Boshqa "standart" qutiga buyurtma bermang va uni moslashtirish uchun ikki kun sarflang. Bizga yuboring:
Devoringiz va kabel yotqizgichingiz joylashuvining fotosurati
Sizning komponentlaringiz ro'yxati (yoki shunchaki ilovani bizga ayting)
Sizning talab qilinadigan IP reytingi va material afzalligi
8 soat ichida ishlab chiqarish chizmasini va firma kotirovkasini oling.
